底横轴钢坝

市场价格:0.00

优惠:0.00

规格:1m-100m可定做

品牌:新河县龙港水工机械厂

产品备注:本产品根据客户孔口宽度和挡水高度定做钢坝。


详情介绍:

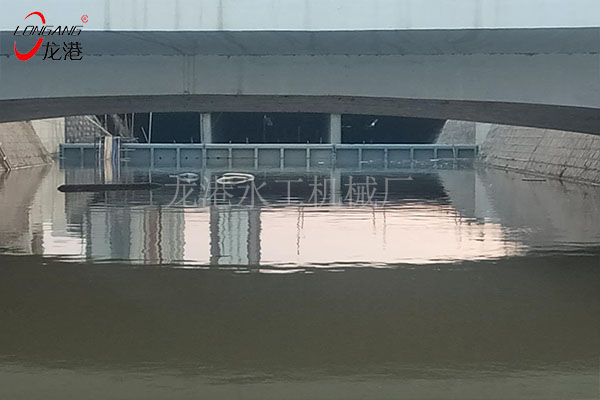

卧倒式钢闸门采用最新技术,止水效果好,安全系数高,使用维修方便,价格低廉。适用于现代化有景观要求的水利工程和市政工程,旅游景点,城市污水,城市河流。操作平稳,可配斜拉螺杆启闭机或液压启闭机,隐蔽性好,适合双面上水,可以在水位差较大时启闭。没有附属设施和设备管理用房,景观效果好。规格可根据孔口要求定做。

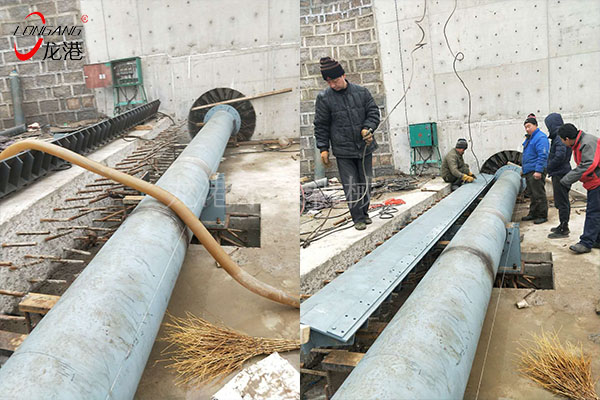

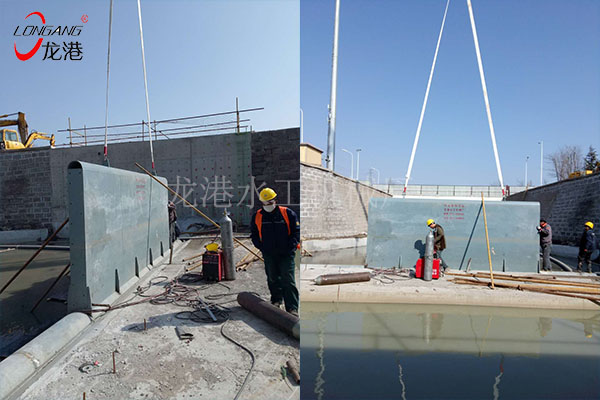

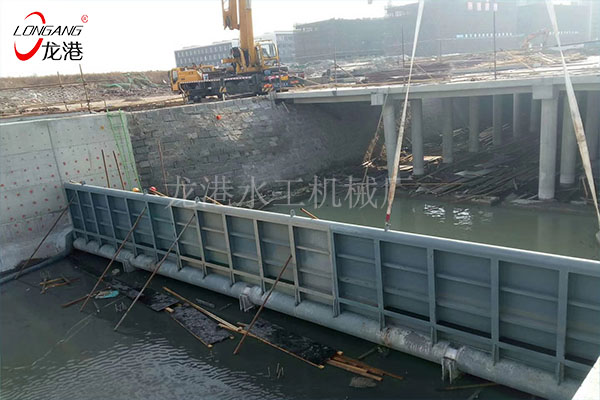

钢坝,由门叶、埋件、底轴、拐臂、搁门器、液压启闭机等部分组成。

钢坝闸门运行方式为动水启闭,可局部开启。闸门两边各设一套液压启闭机带动底轴拐壁运动使闸门升卧运动,开关闸门。

主要部件

闸门支铰采用圆柱铰,材料采用ZG310-570,轴采用45,轴套采用ZQAl9-4,支铰轴承采用关节轴承。支铰是门叶启闭时的转动中心。支铰固定件由地脚螺栓固定在底板上,活动件由螺栓与门叶结构相连,承受总水压力、门叶的重量及开启过程中启闭力等外力,是翻板闸门启闭的关键部件。

支铰的最大荷载,应发生在闸门刚开启时,此时闸门承受水压力、启门力及闸门自重等外力全部由支铰承担。每孔闸门有多个支铰,根据孔口宽度经计算分布在不同位置。

本闸门启闭动力采用两端液压启闭机,钢坝液压启闭机为卧式铰支承结构,支承铰座配青铜基镶嵌自润滑轴承,油杆杆头配青铜基镶嵌自润滑关节轴承,沿关节轴承径向中心线的摆动角度为±1°,以补偿启闭机与闸门及其埋件的安装误差,关节轴承设有良好的密封。启闭机的一端与底轴拐臂连接,由启闭机活塞杆带动拐臂运动,实现门体的开启及关闭。
