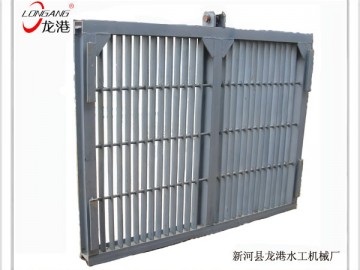

拦污栅设在进水口前，用于拦阻水流挟带的水草、漂木等杂物（一般称污物）的框栅式结构。拦污栅由边框、横隔板和栅条构成（见图，支承在混凝土墩墙上，一般用钢材制造。栅条间距视污物大小、多少和运用要求而定。水电站用的栅条间距取决于水轮机型号及尺寸，以保证通过拦污栅的污物不会卡在水轮机过流部件中为准。泄水隧洞和泄水孔一般不设拦污栅，如洞径或孔径不大，而沉木较多需要设置时，栅条间距宜加大。拦污栅所受荷载，除自重外，主要是污物堵塞后，在栅前后由于水位差形成的水荷载，一般按2～4m水头考虑。拦污栅的栅面尺寸决定于过栅流量和允许过栅流速。为减少水头损失和便于清污，一般要求过栅流速不大于1.0m/s左右。拦污栅可以做成固定的或能够起吊的。
