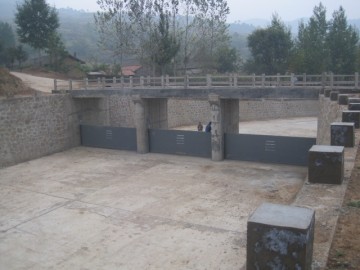

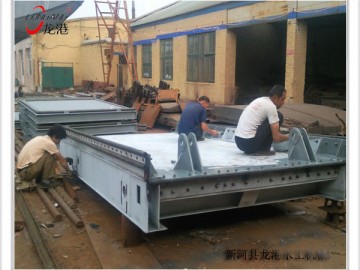

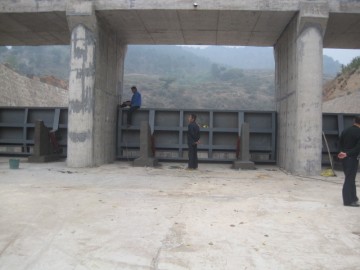

现在应用最为广泛的翻板闸门即为水力自控翻板闸门，其工作原理是杠杆平衡与转动，具体来说，水力自控翻板闸门是利用水力和闸门重量相互制衡，通过增设阻尼反馈系统来达到调控水位的目的：当上游水位升高则闸门绕“横轴”逐渐开启泄流；反之，上游水位下降则闸门逐渐回关蓄水，使上游水位始终保持在设计要求的范围内。举个例子，滚轮连杆式翻板闸门是一种双支点带连杆的闸门，由面板、支腿、支墩、滚轮，连杆等部件组成，根据闸门水位的变化，依靠水力作用自动控制闸门的开启和关闭。当上游来流量加大，闸门上游水位抬高，动水压力对支点的力矩大于门重与各种阻尼对支点的力矩时，闸门自动开启到一定倾角，直到在该倾角下动水压力对支点的力矩等于门重支点的力矩，达到该流量下新的平衡。流量不变时，开启角度也不变。而当上游流量减少到一定程度，使门重对支点的力矩大于动水压力与各种阻尼对支点的力矩时，水力自控翻板闸门可自行回关到一定倾角，从而又达到该流量下新的平衡。
